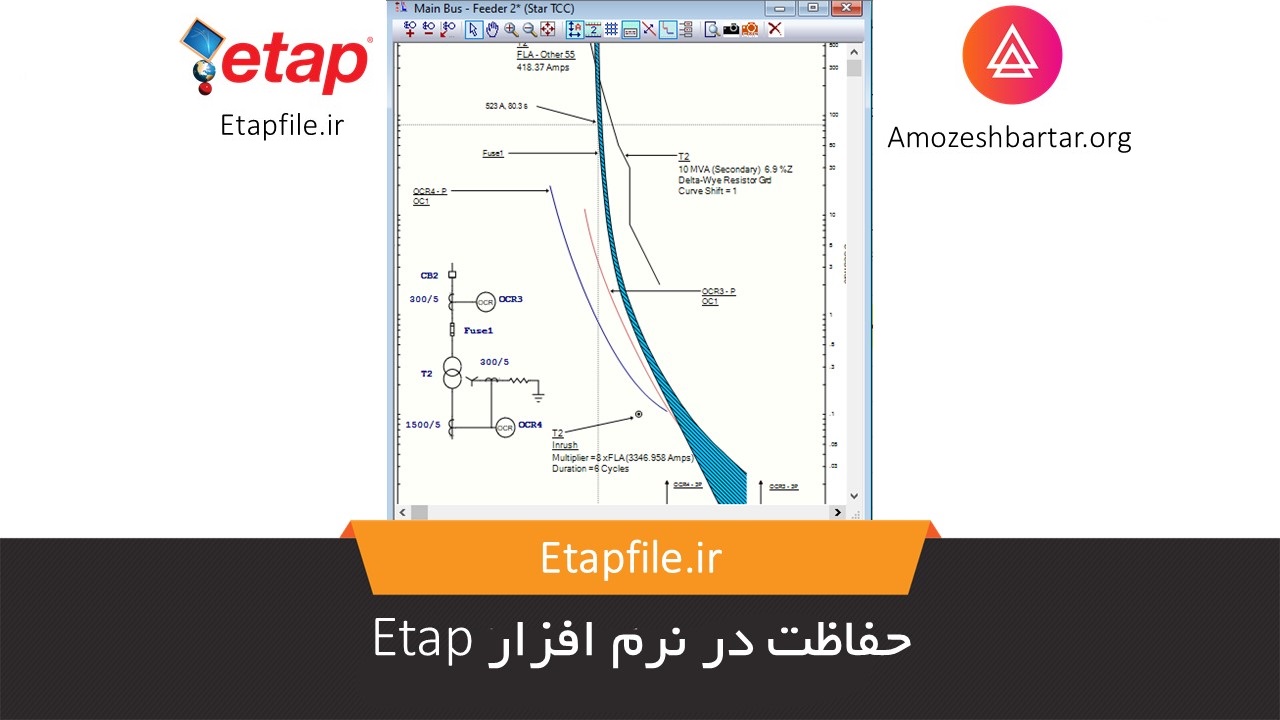

حفاظت در نرم افزار Etap

دریافت آموزش

برای دریافت این آموزش و سایر آموزش های نرم افزار دیگسایلنت به بسته جامع آموزش دیگسایلنت مراجعه کنید

آموزش های پیشنهادی

advertisement advertisement advertisement

توضیح آموزش :

مبحث حفاطت در سیستم های قدرت یکی از مسائل مهم و اساسی که نیازمند اطلاعات وسیع از سیستم قدرت به همراه محاسبات پیچیده ای است، سیستمی که پس از وقوع خطا حداقل قطعی در سیستم قدرت را به وجود بیاورد در عین حال حداقل خسارت به شبکه وارد بکند حفاظت سیستم قدرت نام دارد، بنابراین حفاظت سیستم قدرت مجموعه ای از رله های حفاظتی است که سبب بر طرف شدن کامل خطا می شود، به طور کلی وقوع خطا ممکن است که نتایج زیان باری از جمله عبور جریان بزرگ غیر عادی از بخشی از شبکه و گرم شدن بیش از حد تجهیزات، ولتاژ سیستم خارج از محدوده قابل قبول باشد و تجهیزات عمل نکنند یا قسمتی از شبکه به صورت سه فاز نامتعادل در بیاد که باعث شود شییکه به درستی کار نکندوظیفه یک سیستم حفاظتی این است که قسمتی که خطا دیده در کوتاه ترین زمان ممکن از سایر شبکه قطع بکند. هر وقت که سیستم حفاظتی در تمام حالت های نسبت به خطا های خارج از ناحیه های حفاظتی خودش عمل نکند و عکس العملی از خودش نشون ندهد می گوییم که  سیستم بصورت پایدار است.ما در این آموزش سعی می کنیم گام به گام بحث حفاظت و مخصوصا حفاظت از over current در نرم افزار etap با یکدیگر بررسی کنیم و نحوه پیاده سازی بر شبکه قدرت رو انجام دهیم. مهمترین سرفصل های این آموزش اجرای هماهنگی رله ها با هم ، احرای هماهنگی فیوز – رله ، منحنی تخریب تجهیزات ، روش اضافه کردن رله جریان زیاد ، هماهنگی رله ها و حفاظت ترانسفورماتور ، استفاده از رله در محافظت از موتور  است. ما در Etapfile.ir سعی کردیم جامع ترین آموزش نرم افزار Etap را برای شما فراهم کنیم.برای دریافت این آموزش و سایر آموزش های نرم افزار Etap به آدرس Etapfile.ir/etap مراجعه کنید

سرفصل های آموزش :



◄ تعریف سرعت
◄ تعریف، تشخیص و انتخاب محل خطا
◄ تعریف پایداری سیستم
◄ انواع رله های حفاظتی
◄ سیستم واحد و غیر واحد
◄ حفاظت اصلی و پشتیبانی
◄ ترانسفورماتور CT و PT
◄ رله اضافه جریان
◄ مشخصه OverCurrent
◄ مشخصه instantaneous
◄ رسم منحنی مشخصه رله ها
◄ طرح حفاظتی Residuat
◄ اجرای محاسبات هماهنگی رله های زمین
◄ تعیین جریان تحریک رله های زمین
◄ تعیین ضرایب زمانی رله های زمین TMS
◄ پارامتر های رله کتابخانه
◄ منحنی مشخصه رله ها
◄ منحنی تخریب تجهیزات
◄ تخریب ترانسفورماتور ها و حفاظت از آنها
◄ تخریب کابل ها و حفاظت از آنها
◄ رله های دیفرانسیل
◄ فیوز ها
◄ هماهنگی فیوز-فیوز
◄ هماهنگی فیوز-رله
◄ حفاظت از کابل ها با رله
◄ بررسی یک مثال از هماهنگی فیوز و رله
◄ توضیح در مورد مدل
◄ روش اضافه کردن رله جریان زیاد
◄ بررسی رله های کارخانه های مختلف
◄ بررسی اسلات های مختلف رله
◄ اضافه کردن ct به مجموعه
◄ بررسی پارامتر های CT
◄ محاسبه اضافه بار CT
◄ محاسبه نمودار اشباع CT
◄ بررسی جریان تحریک CT
◄ بررسی منحنی Time overcurrent
◄ تنظیم رله
◄ تنظیم رله پشتیبان برای رله اول
◄ تنظیمات رله پشتیبان
◄ توضیح در مورد خطاهای امپدانس بالا
◄ توضیح در نمودار آسیب تجهیرات
◄ هماهنگی رله ها و حفاظت از ترانسفورماتور
◄ بررسی inrush و منحنی cold load
◄ استفاده از رله در شبکه های شعاعی
◄ استفاده از رله در محافظت از موتور
◄ استفاده از رله محافظت از خطوط
◄ وارد کردن مشخصات موتور
◄ در نظر گرفتن جریان راه اندازی در موتورها
