 توضیح آموزش :

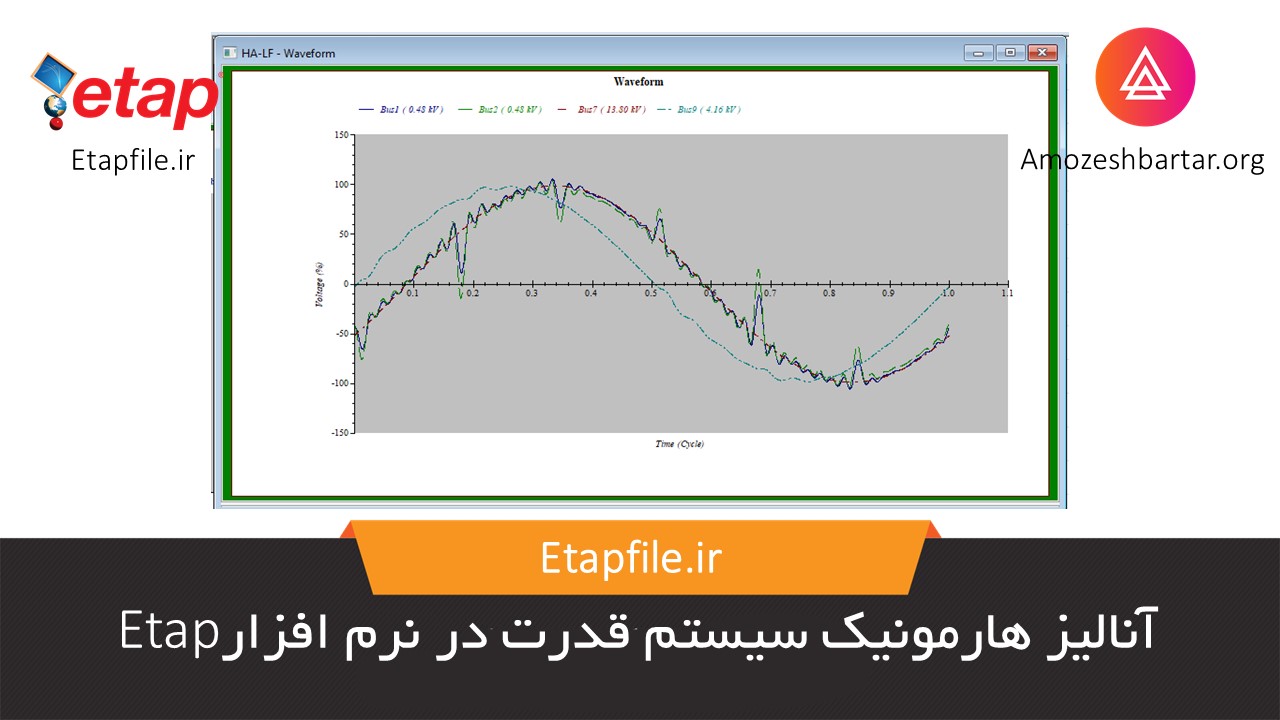

به نام خدا در خدمت شما هستم با معرفی آموزش آنالیز هارمونیک سیستم قدرت در نرم افزار Etap .هارمونیک ها باعث تغییر شکل موج های جریان و ولتاژ شبکه می شوند که اثرات مضری را روی تجهیزات متصل به شبکه دارند، هارمونیک ها یکی از عوامل موثر اصلی در کیفیت توان اند، تخمین هارمونیکی بارهای غیر خطی اولین قدم در تحلیل هارمونیک ها که چندان هم ساده نیست، اکثر موج های ایجاد شده در شکل موج های ولتاژ و جریان در شبکه های قدرت ناشی از بار های هستند که دارای مشخصه غیرخطی اند یا در آن ها از عناصر الکترونیک قدرت استفاده شده، نیمه هادی ها در مدار های راه اندازی و کنترل موتورهای جریان مستقیم و متناوب، کوره های الکتریکی و Ups  ها از مواردی هستند که باعث جریان غیر خطی می شوند، هدف از آنالیز هارمونیکی تعیین نحوه توزیع جریان و ولتاژ هارمونیکی در شبکه و تعیین اندیس های هارمونیکی نقاط مختلف شبکه است.از نتایج این تحلیل ها برای بررسی رزونانس های شبکه و طراحی فیلتر می شود استفاده کرد.از دیگر نتایج هارمونیک ها برای بررسی اثرات دیگر هارمونیک ها از جمله می توانیم در نوسانات گذرگاه برش موج ها، جریان های عبوری از سیم زمین و اشباء ترنسفورماتور ها و اضافه بار وسایل شبکه استفاده بکنیم.ما در این آموزش بصورت گام به گام نحوه تحلیل هارمونیکی شبکه قدرت و اضافه کردن فیلتر به شبکه قدرت برای کاهش هارمونیک ها را باهم بررسی خواهیم کرد.مهمترین سر فصل های این آموزش بررسی اعوجاج هارمونیکی، منابع تولید هارمونیک ، وارد کردن تولید کننده موج به کتابخانه ، بررسی اینورتر ها و یکسوسازهای تکفاز و svc ها ، تنظیمات آنالیز هارمونیکی در Etap ، طراحی فیلتر های هارمونیکی ، رسم نمودار امپدانس و اسکن هارمونیکی و گزارش گیری است.ما در Etapfile.ir سعی کردیم جامع ترین آموزش نرم افزار Etap را برای شما فراهم کنیم.برای دریافت این آموزش و سایر آموزش های نرم افزار Etap به آدرس Etapfile.ir/etap مراجعه کنید.

سرفصل های آموزش :

◄ اعوجاج هارمونیکی
◄ منابع تولید هارمونیک
◄ وارد کردن تبدیل موج به کتابخانه
◄ یکسوکننده ها، اینورترها، درایور ها و SVC
◄ تنظیمات آنالیز هارمونیکی در ETAP
◄ طراحی فیلتر های هارمونیکی
◄ رسم نمودار امپدانس و اسکن فرکانسی
◄ گزارش گیری
